MEDIDA DE RESISTÊNCIA
Objetivo: Verificar
experimentalmente as leis de Ohm e de Kirchhoff aplicáveis a circuitos
elétricos. Considerando-se apenas o funcionamento em corrente contínua, regime
em que as grandezas características não são variáveis no tempo.
Fundamentos Teóricos: A lei dos nós baseia-se
na conservação da carga elétrica e permite equacionar e determinar as correntes
que percorrem cada parte de um circuito. Designa-se por nó um ponto do circuito onde se ligam três ou mais
elementos. A lei diz que: "a soma
das correntes que chegam a um nodo é igual à soma das correntes que dele saem".
Na sua aplicação há que dar atenção ao sentido das correntes, o qual deve ser
definido arbitrariamente antes de somar. A lei das malhas baseia-se na
propriedade de o campo elétrico ser conservativo e permite calcular a queda de
tensão em cada um dos elementos de um circuito.
Designa-se por malha um caminho
fechado num circuito. A lei é enunciada dizendo: "a soma das diferenças de potencial ao longo de uma malha é igual a zero".
Na sua aplicação há que dar atenção ao sinal das várias d.d.p.s, que é positivo
ou negativo conforme o sentido de circulação coincidir ou não com o da corrente
no elemento.
Para alguns componentes de circuitos,
constituídos por materiais condutores, verifica-se uma relação linear entre a
d.d.p. aplicada entre dois pontos A e B do condutor - VAB - e a
intensidade da corrente que os percorre - I. É conhecida como lei de
Ohm1 e representa-se pela expressão: VAB
= RI.
Durante o experimento foram usados: um
multímetro (ohmímetro), uma placa de
ligação, fios para a ligação e resistores.
Experiência: A experiência ocorreu seguindo as
etapas:
1ª montar o circuito
2ª calcular a resistência equivalente à Req(A à B).
3ª medir a resistência equivalente A à B
4ª calcular o erro percentual
5ª calcular a resistividade
Dados obtidos:
Resistência
|
Valor Teórico Ω
|
Valor Medido Req
Ω
47,01
|
1
|
47,0
|
|
2
|
100,0
|
|
3
|
80,0
|
Cálculos:

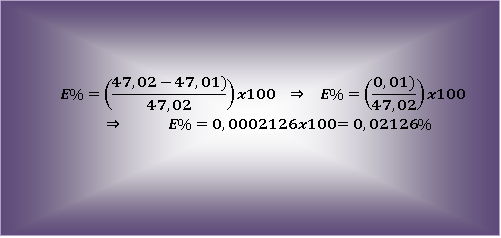

Erro Percentual
|||||||||||||||||
Conclusões: O experimento
possibilitou correlacionar resistências nominais e experimentais usando o tratamento
de erros instrumentais. Os resistores que foram calculados ficaram com valores
próximos do nominal. Pode-se ter uma compreensão mais concreta do funcionamento
de um circuito elétrico. Pode-se comparar e analisar e calcular as resistências
equivalentes. Também por meio desse aprendeu-se a manusear instrumentos de
medição elétrica como o multímetro (ohmímetro).
De
acordo com os dados obtidos experimentalmente, foi possível concluir que as
resistências internas interferem nas medições dos instrumentos utilizados
dependendo da relação entre a resistência do circuito medido, o instrumento
utilizado e sua posição na medição.
Referências:
SERWAY, Raymond A. JEWETT
JR, John W. Princípios de Física vol 3 – Eletromagnetismo. Pioneira Thomson
LearningTM. São Paulo, 2005.
-(*.*)-
